点击图片查看原图
电缆料造粒机生产流程详解**
电缆料造粒机的生产流程需要将聚合物基材与阻燃剂、填料、助剂等按特定配方混合，通过高温熔融、塑化、挤出、冷却、切粒等工序，终制成符合电缆性能要求的颗粒。以下是完整的工艺流程及关键技术点
原料预处理**
• **原料准备**
• **基材选择**：聚乙烯（PE）、聚氯乙烯（PVC）、交联聚乙烯（XLPE）、乙烯-醋酸乙烯酯（EVA）等。
• **添加剂**：阻燃剂（氢氧化铝、氢氧化镁）、增塑剂（DOP）、抗氧剂（BHT）、紫外线吸收剂（UV-0）等。
• **预处理要求**：
◦ **干燥**：PVC等吸湿性材料需在80-100℃下干燥4-6小时，含水率≤0.1%；
◦ **预混**：将粉状添加剂（如阻燃剂）与基材预混，确保均匀分散。
• **配方设计**
• 根据电缆性能需求（如阻燃等级、耐温性）调整配方比例。
• **案例**：低烟无卤电缆料配方通常含60%氢氧化铝、15% PE基材、10%增塑剂、5%抗氧剂。
混合与塑化**
• **配料计量**
• 使用**失重式喂料器**精准控制各组分比例，误差≤0.5%。
• 高填充配方（如碳酸钙填充量≥50%）需采用双螺杆渐进式喂料，防止架桥。

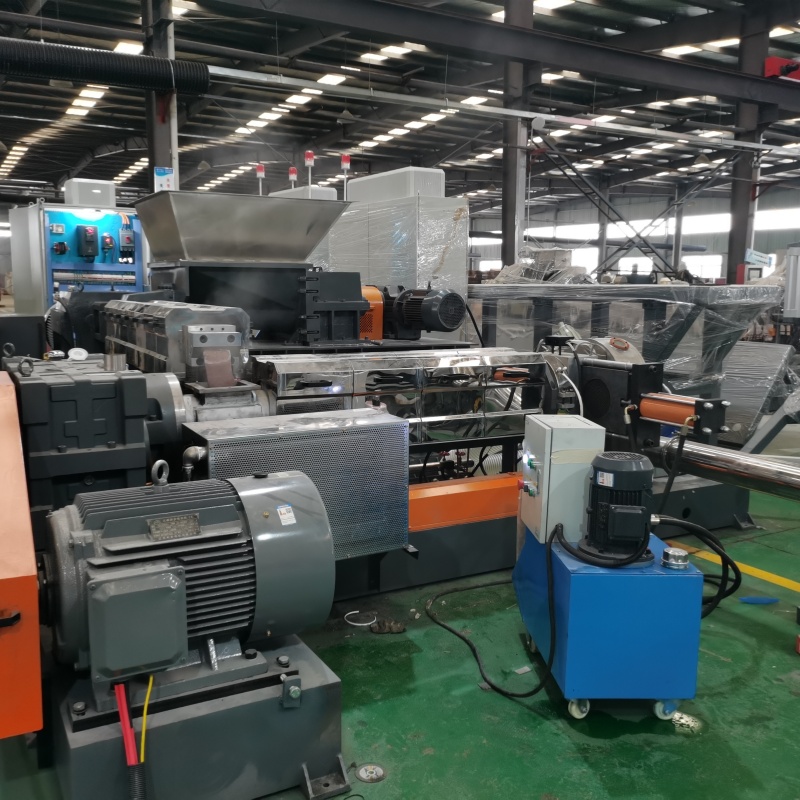

• **挤出机塑化**
• **双螺杆挤出机**为核心设备，工艺参数：
◦ **温度控制**：一区（加料段）80-100℃，二区（压缩段）120-140℃，三区（熔融段）160-180℃，四区（混炼段）170-190℃，五区（均化段）160-170℃。
◦ **螺杆转速**：200-600 rpm，根据材料黏度调整。
◦ **真空脱挥**：在真空罐中去除残留单体（如乙烯、水蒸气），真空度≤-0.08 MPa。
• **关键作用**
• 确保阻燃剂、填料均匀分散（分散度≥95%）；
• 避免材料局部过热降解（如PVC热稳定性需控制加工温度≤180℃）。
成型与冷却**
• **模头挤出**
• **模头设计**：根据产品规格（如线缆直径）选择扇形模头或多层共挤模头。
• **压力控制**：熔体压力需稳定在8-15 MPa，防止熔体破裂导致颗粒不均。
• **冷却定型**
• **水冷拉条切粒**：熔体经模头挤出后，电缆料造粒机供应_jdl_电缆料造粒机供应通过水槽（水温20-40℃）快速冷却固化。
• **冷却水温控制**：水温过高易导致材料变形，过低则可能脆裂。

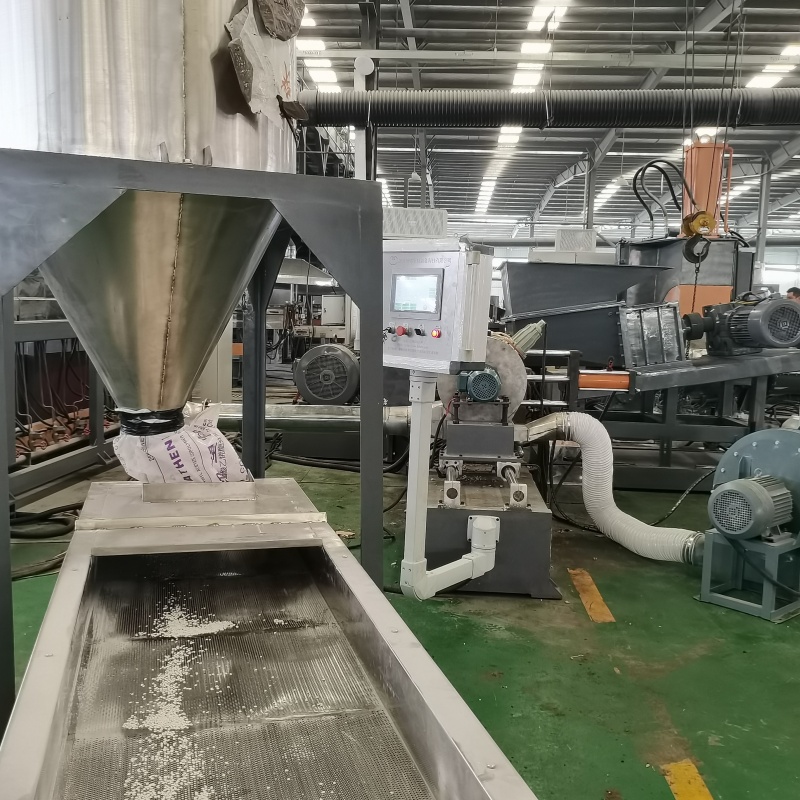

切粒与筛分**
• **切粒机**
• **水下切粒**：适用于高透明材料（如XLPE），颗粒长度5-10 mm，切口光滑。
• **干切粒**：适用于普通PVC、PE材料，效率高但需防静电吸附。
• **振动筛分**
• **筛网目数**：根据颗粒尺寸选择（如2.0 mm颗粒用4目筛网）。
• **分级标准**：剔除过粗（＞3 mm）或过细（＜0.5 mm）颗粒，合格率≥98%。
质量检测与包装**
• **检测项目**
• **物理性能**：熔体流动速率（MFR）、密度、硬度；
• **电气性能**：体积电阻率（≥1×10¹⁵ Ω·cm）、介电强度（≥20 kV/mm）；
• **阻燃测试**：UL 94 V-0级、氧指数（LOI≥30%）。
• **包装与存储**
• **防潮包装**：内层为铝箔袋，外层为编织袋，避免材料吸潮。
• **标签信息**：注明材料型号、生产日期、批次号及执行标准（如GB/T 8815）。
废料回收与再利用**
• **在线回收系统**
• 将不合格颗粒或边角料通过粉碎机破碎后，直接回掺至喂料系统（回用率30%-50%）。
• **案例**：某企业通过闭环回收系统，原料成本降低25%。
• **环保处理**
• 废气经活性炭过滤后排放，符合GB 16297标准；
• 废水经沉淀池处理，循环利用率≥90%。
关键技术参数与设备选型**
| **参数** | **控制范围** | **重要性** |
|-------------------|-----------------------------|--------------------------------|
| 挤出机温度稳定性 | ±1℃ | 防止材料热降解或塑化不良 |
| 熔体压力波动 | ≤±5% | 确保颗粒尺寸均匀 |
| 螺杆长径比（L/D） | 36:1~48:1 | 高填充配方需≥40:1以提高分散性 |
| 冷却水温精度 | ±1℃ | 避免应力集中导致材料开裂 |
典型应用案例**
• **低烟无卤电缆料生产**：
使用双螺杆造粒机混炼氢氧化铝（60%）电缆料造粒机供应_jdl_电缆料造粒机供应与PE基材，通过真空脱挥去除水分，成品氧指数（LOI）达32%，烟雾密度≤30（符合GB/T 17651）。
• **高压电缆XLPE料制造**：
采用串联式挤出机，三层共挤工艺实现耐温300℃的交联聚乙烯材料，击穿强度≥35 kV/mm。
总结**
电缆料造粒机的生产流程需严格把控原料预处理、电缆料造粒机供应_jdl_电缆料造粒机供应混合塑化、成型冷却等关键环节，结合自动化控制与环保技术，确保产品符合电缆行业的高性能、环保及安全标准。企业应根据自身需求选择适配机型（如双螺杆/单螺杆），并通过智能化升级（如物联网监控）提升生产效率与产品一致性。
